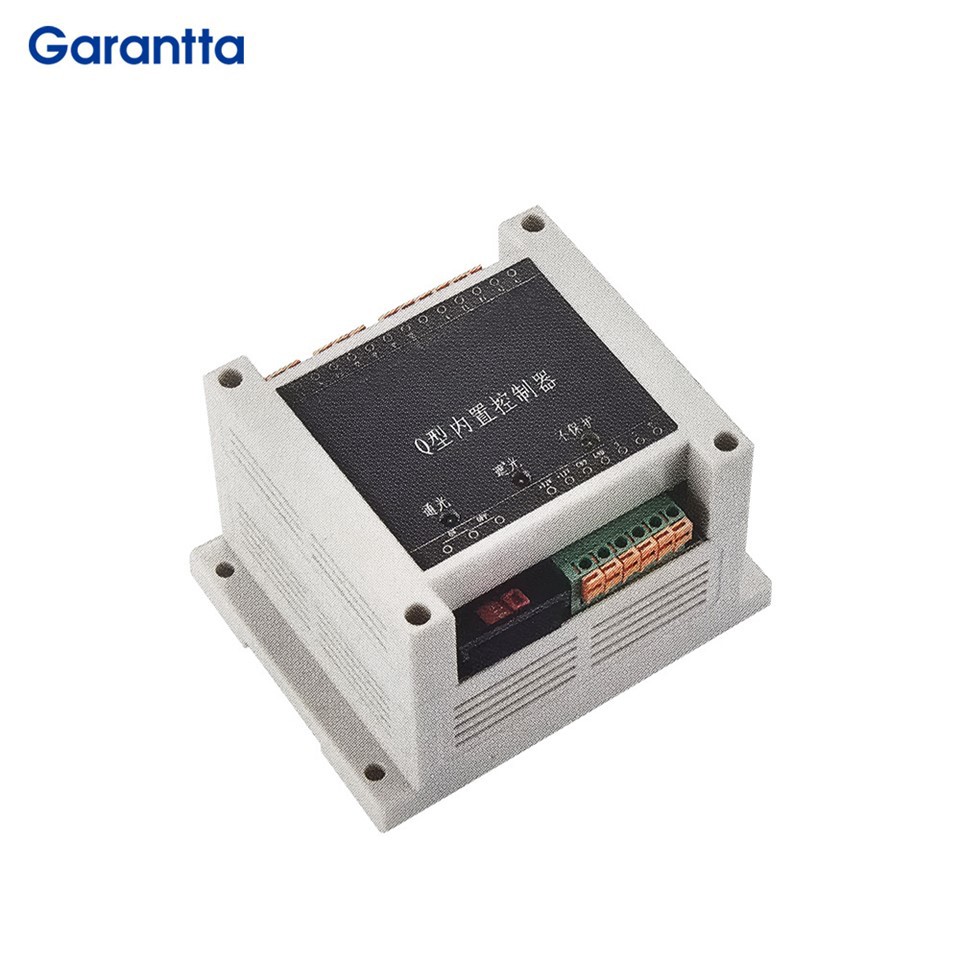

Contrôleur de barrière immatérielle

Le contrôleur de barrière immatérielle, qui alimente l'émetteur de lumière et le récepteur de lumière, reçoit les signaux de transmission de lumière et d'ombrage du récepteur de lumière, émet des signaux de commande, contrôle le circuit de commande de freinage de la machine-outil ou le dispositif d'alarme d'un autre équipement et réalise l'arrêt ou l'alarme de sécurité de la machine-outil.

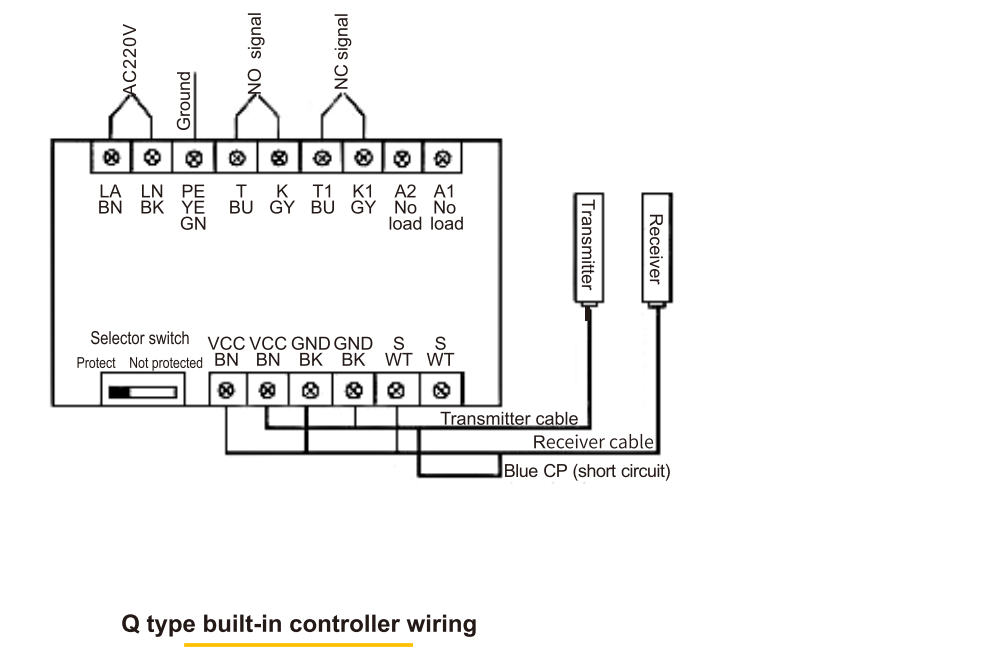

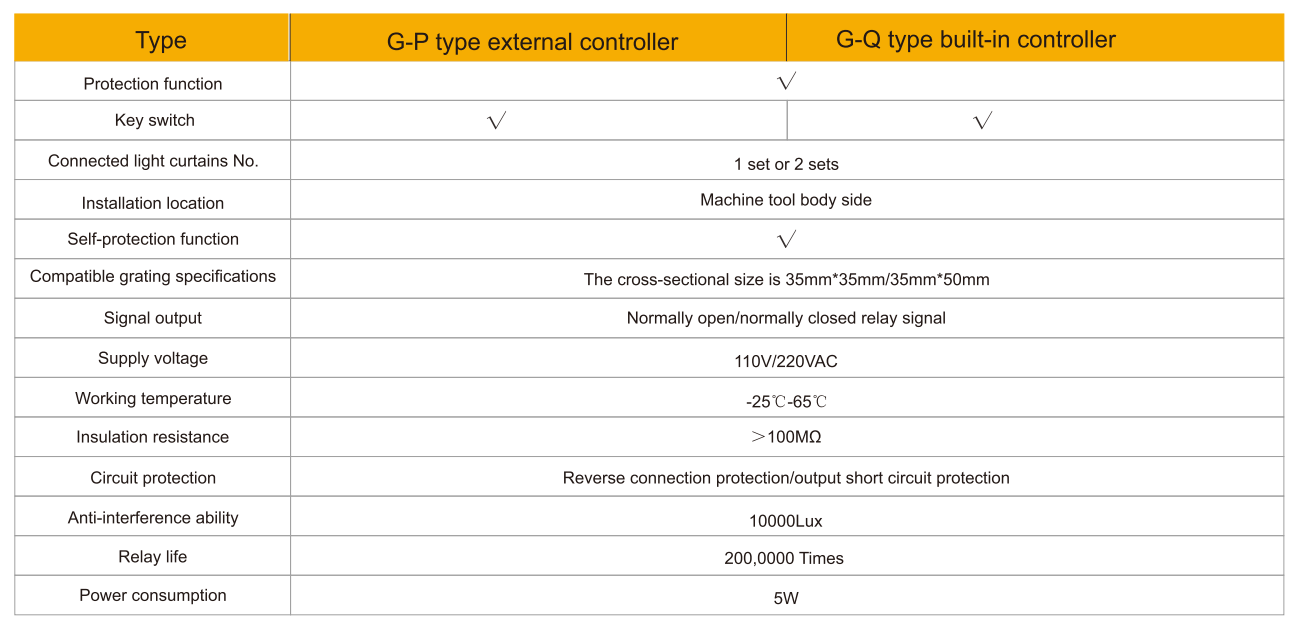

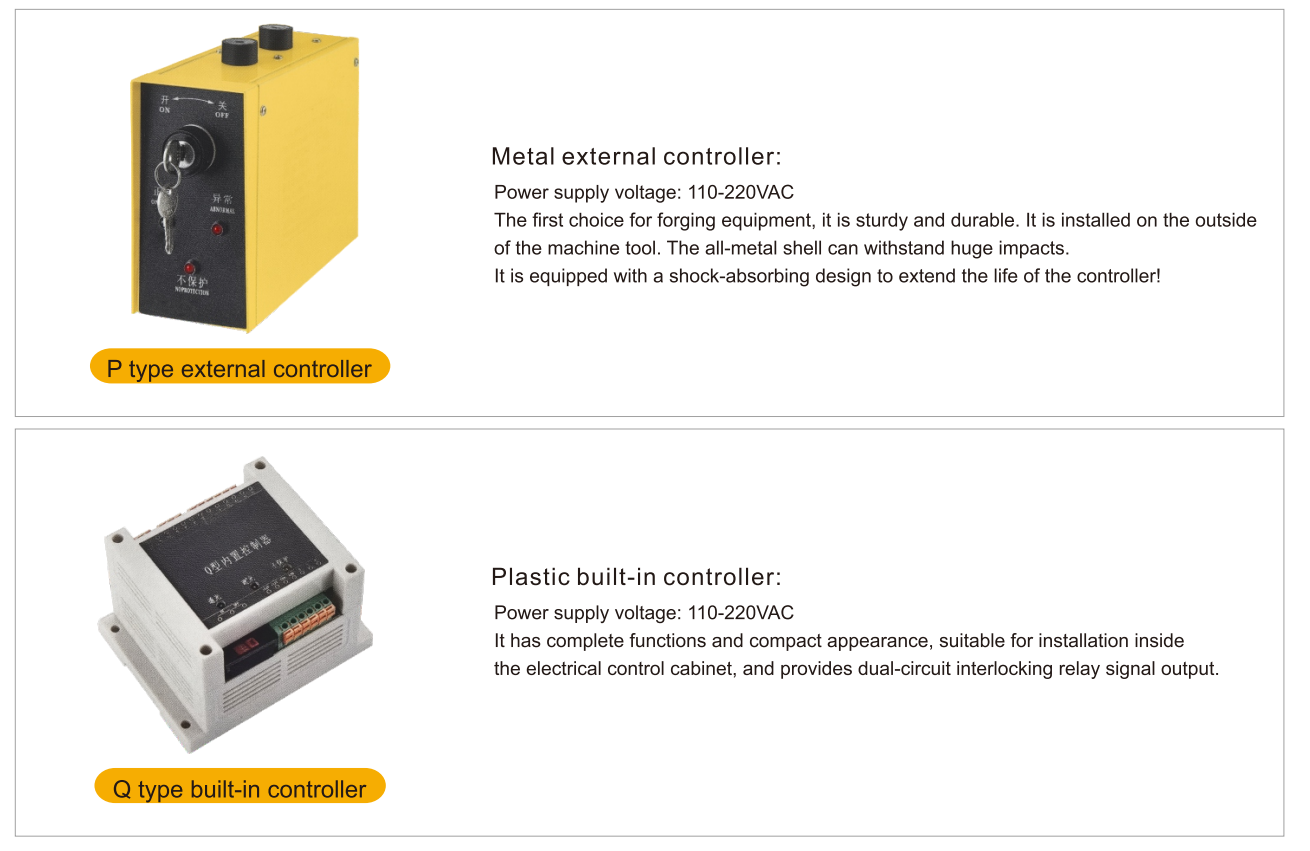

Il existe deux types de contrôleurs : un contrôleur de capteur de rideau intégré-(Q) et un contrôleur de rideau lumineux externe (P). Le contrôleur intégré-a une structure compacte et compacte et peut être installé à l'intérieur du boîtier de commande de l'appareil ; Le contrôleur externe a une structure belle et robuste, qui peut être directement installée sur l'appareil pour une utilisation et une observation faciles de l'état d'éclairage et d'ombrage de la barrière immatérielle.

Surveillance et traitement du signal

Le contrôleur reçoit en temps réel les signaux du faisceau provenant de l'extrémité de réception de la barrière lumineuse et détermine si le faisceau est obstrué (par exemple par des membres humains, des pièces, etc. intervenant dans la zone dangereuse).

Le contrôleur filtre et amplifie le signal pour réduire l'impact des facteurs environnementaux tels que les interférences électromagnétiques et les vibrations sur la précision de la détection, garantissant ainsi des signaux stables et fiables.

Décision et sortie de la logique de sécurité

Lorsqu'une obstruction du faisceau est détectée, le contrôleur de barrière immatérielle arrête immédiatement le circuit de commande de l'équipement (par exemple, arrête la presse ou le bras robotique) ou déclenche une alarme (par exemple, des alarmes sonores et visuelles, des voyants clignotants) selon la logique de sécurité prédéfinie -(par exemple, "tous les faisceaux sont normaux, émettent un signal de sécurité ; tout faisceau est obstrué, émettent un signal de danger").

Certains contrôleurs avancés prennent en charge des fonctionnalités telles que le « démarrage à deux -mains » et le « verrouillage de réinitialisation » pour empêcher tout fonctionnement accidentel (par exemple, une seule personne démarrant illégalement l'équipement).

Indication d'état et diagnostics

Des indicateurs (par exemple, alimentation, fonctionnement normal, défaut) ou un affichage fournissent une indication visuelle de l'état de fonctionnement du système de barrière lumineuse (normal, obstrué, défectueux). La fonction d'auto-diagnostic détecte les défauts tels que les fils d'encodeur optiques cassés, les courts-circuits et les anomalies de l'émetteur/récepteur, fournissant des invites avec des codes ou des signaux spécifiques pour un dépannage rapide.

Configuration et adaptabilité des paramètres

Des paramètres tels que le temps de réponse (généralement inférieur ou égal à 10 ms, garantissant un arrêt rapide), l'adaptabilité du niveau de protection et le mode de sortie (NPN/PNP, sortie relais, etc.) peuvent être ajustés via des boutons, des boutons ou un logiciel (par exemple, connexion à un API ou une IHM).

Certains contrôleurs sont compatibles avec des codeurs optiques de différentes longueurs et résolutions, améliorant ainsi la polyvalence du système.

1. Sûr et fiable, avec une grande stabilité ; utilisé conjointement avec le capteur de barrière immatérielle, il peut protéger la sécurité des personnes et des biens et prévenir les accidents.
2. Forte capacité anti-interférence, sortie double relais ; circuit d'interférence électromagnétique intégré-anti-, forte capacité anti-interférence.
3. Double fonction de protection : lorsque l'interrupteur est tourné en position de protection, la barrière immatérielle fonctionne normalement. Lorsqu'elle est mise en état de non--protection, la machine s'arrête immédiatement pour éviter les accidents et obtenir une double fonction de protection.
4. Fonction d'autotest-, surveillance en temps réel-de son propre état et surveillance du fonctionnement normal du capteur de la barrière immatérielle à tout moment ;

Q : L'installation et le débogage du contrôleur de capteur de sécurité intégré-sont-ils compliqués ?

Réponse : L'installation et le débogage du contrôleur de barrière immatérielle de sécurité intégré-sont généralement simples. Comme il intègre le contrôleur à l’intérieur de la barrière immatérielle, il élimine les étapes d’installation d’un contrôleur supplémentaire. D'une manière générale, il suffit de suivre les instructions de fixation, de câblage et de paramétrage de base pour terminer l'installation. De nombreux contrôleurs intégrés-sont également équipés d'une fonction d'éclairage automatique, ce qui simplifie encore le processus de débogage.

Q : Quels sont les avantages des contrôleurs de barrière immatérielle de sécurité intégrés-par rapport aux contrôleurs externes ?

Réponse : Les principaux avantages des-contrôleurs de capteurs de sécurité intégrés sont une intégration élevée et une installation facile. Il intègre le contrôleur directement à l'intérieur de la barrière immatérielle de sécurité, réduisant ainsi le câblage externe et l'équipement matériel supplémentaire, économisant ainsi de l'espace et des coûts d'installation. De plus, les contrôleurs intégrés-offrent généralement une compatibilité et une stabilité plus élevées, peuvent mieux fonctionner avec les barrières immatérielles et réduisent les retards de signal et les problèmes d'interférences. Pour les scénarios où l'espace est limité ou où une installation simplifiée est requise, les contrôleurs intégrés-sont un choix idéal.

Q : Dans quels environnements le contrôleur de barrière immatérielle doit-il être évité ?

1. Évitez de l'utiliser dans des environnements poussiéreux. Si la grille de sécurité que nous avons achetée n'a pas de fonction anti-poussière, la surface de la grille de sécurité utilisée dans un tel environnement absorbera beaucoup de poussière, interférant ainsi avec une utilisation normale ! Surtout avec le temps, cela affectera certainement la transmission et la réception de la grille de sécurité.
2. Évitez de l'utiliser à l'extérieur ou dans des endroits très ensoleillés. Les sources lumineuses puissantes provoqueront également certaines interférences avec le capteur de la grille de sécurité, provoquant des erreurs de détection inexactes et un travail instable !
3. Évitez de l'utiliser dans un environnement soumis à de fortes vibrations. Trop de vibrations peuvent facilement endommager certains composants à l’intérieur du capteur de grille de sécurité, rendant impossible son utilisation. Des environnements de vibration normaux acceptables peuvent être utilisés !
4. Évitez de l'utiliser dans un environnement huileux. Dans de nombreuses usines chimiques ou autres endroits, si la surface et l’intérieur de la grille de sécurité sont utilisés dans un tel environnement, de l’eau sera absorbée, ce qui pourrait provoquer un court-circuit.
