Description

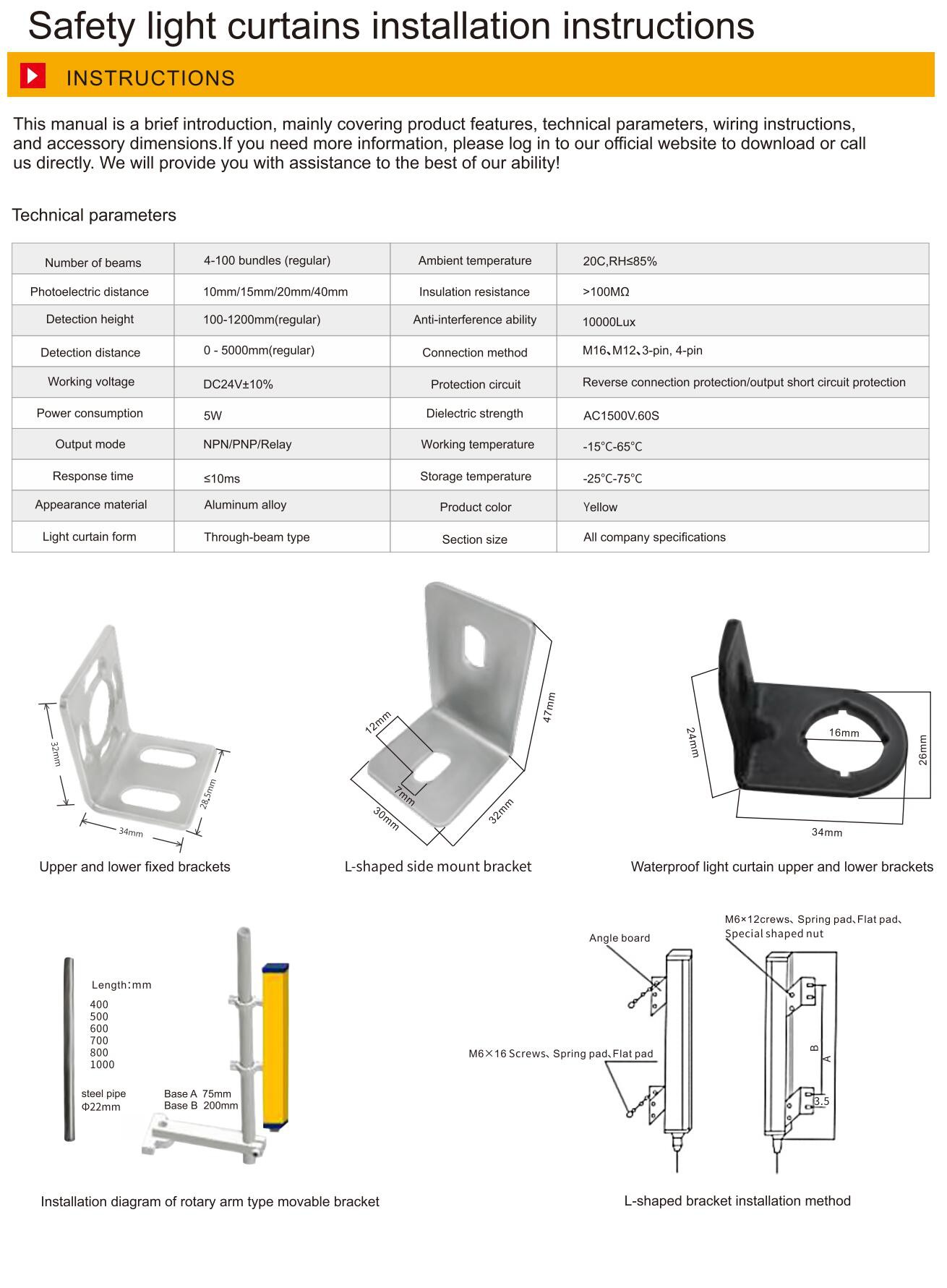

Paramètres techniques

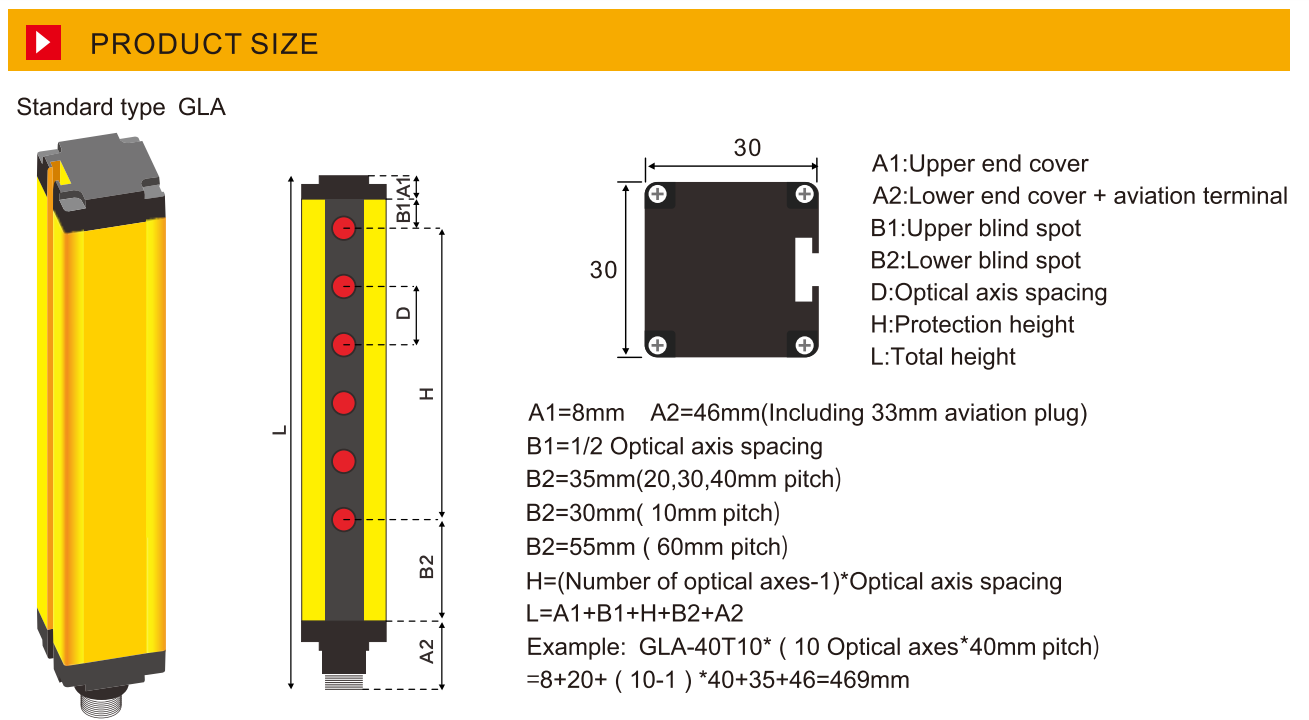

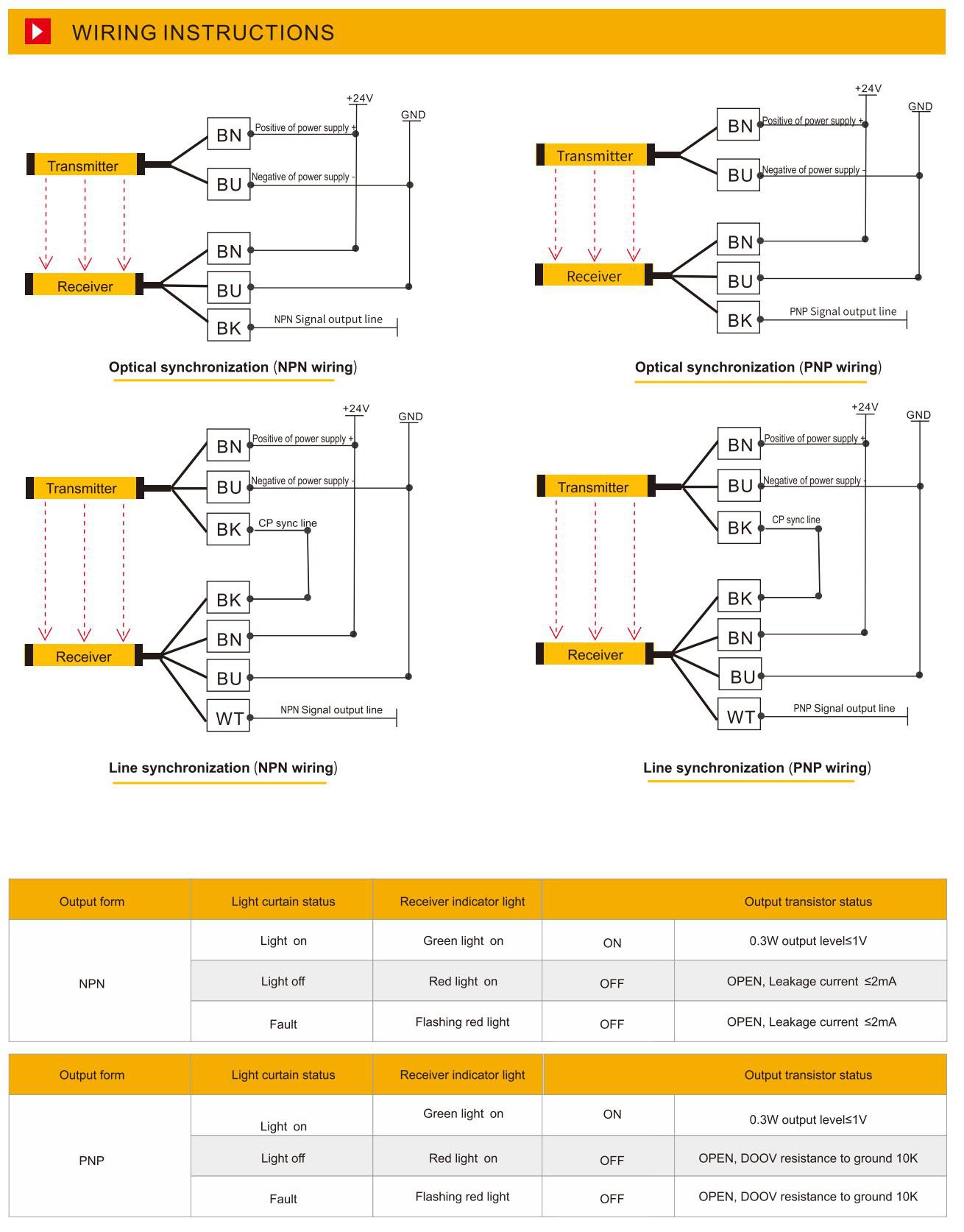

Taille et câblage

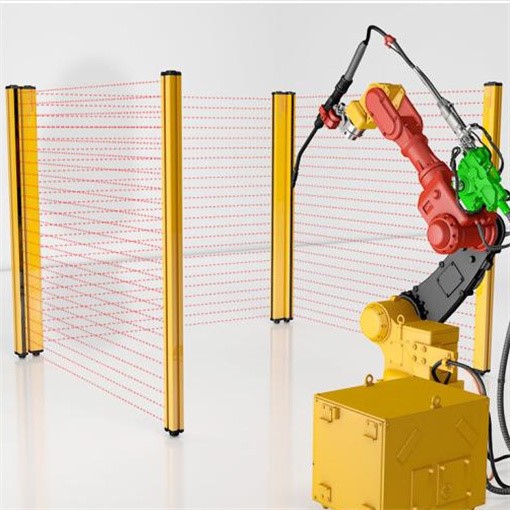

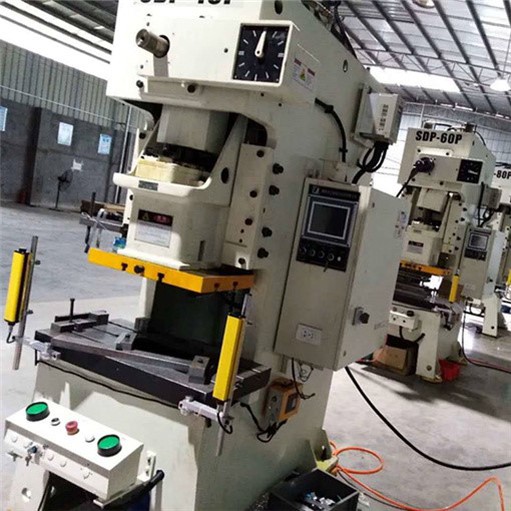

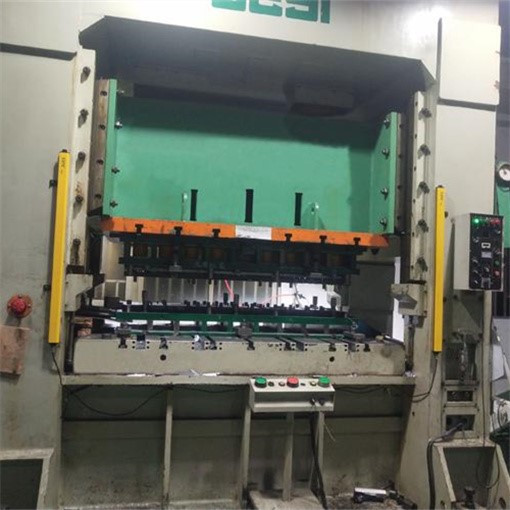

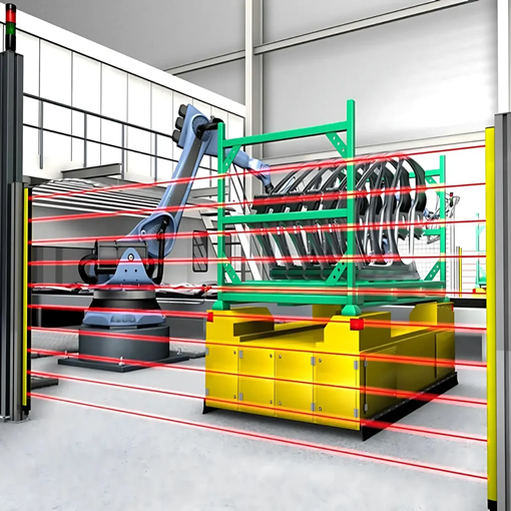

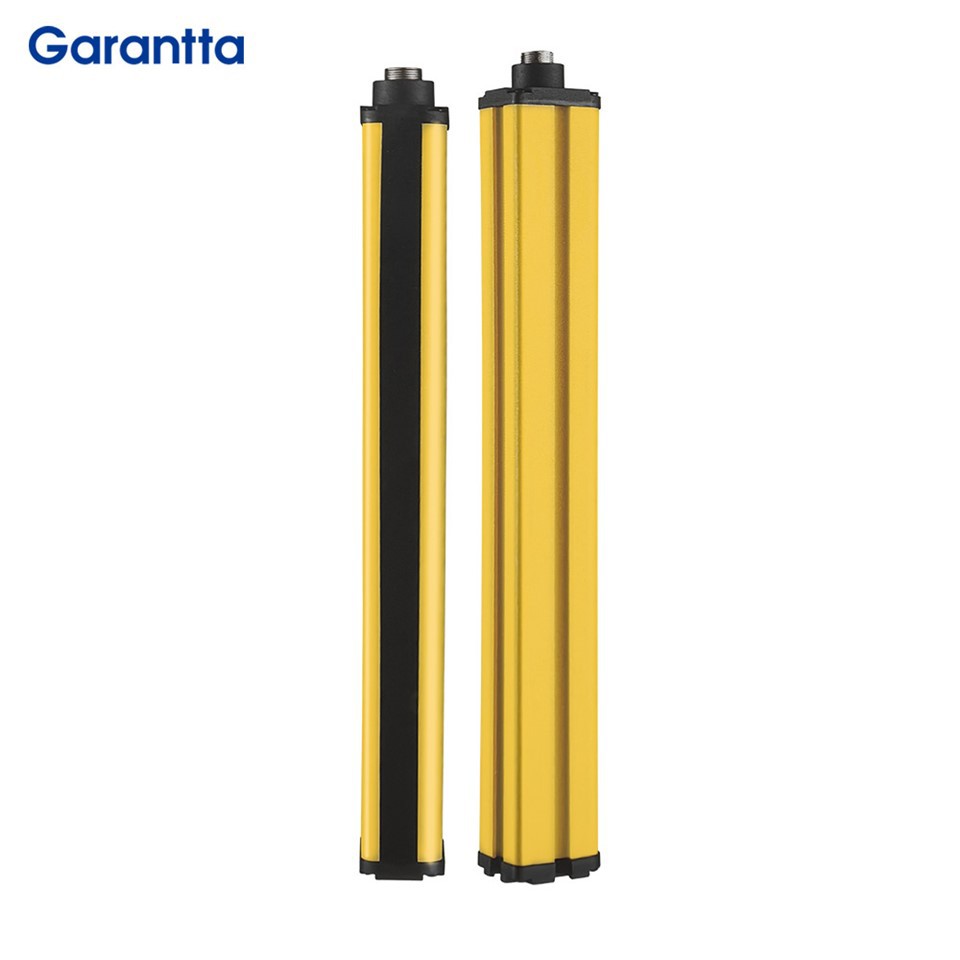

Le capteur d'écran lumineux fonctionne comme un capteur photoélectrique-certifié en matière de sécurité. Son projecteur envoie une lumière infrarouge modulée. Le récepteur de lumière capte cette lumière pour créer un filet de protection. Si un objet pénètre dans le filet de protection et bloque la lumière, le circuit récepteur répond immédiatement via son contrôle interne. Cela signifie qu'un signal sort dans la partie sortie. Il déclenche un freinage d'urgence sur les machines-outils comme les poinçonneuses et les presses. Les barrières immatérielles sont utilisées dans de nombreux endroits. Prenez un équipement d’estampage qui continue d’alimenter et de tirer les matériaux. Si vous installez une porte de protection contre les contacts, l'opérateur doit continuer à l'ouvrir et à la fermer. Cela ajoute à leur charge de travail. Cela réduit également l’efficacité de la production. Dans de telles situations, les grilles et les barrières immatérielles s'avèrent être le premier choix. Lorsque l'opérateur charge ou décharge des matériaux, toute partie du corps bloquant la lumière met la machine dans un état sûr. Cela évite à l'opérateur de se blesser.

Caractéristiques du produit

Les contacts de sortie se connectent en série pour des contrôles mutuels. Ils offrent des performances de sécurité élevées.
Le capteur d’écran lumineux gère assez bien les interférences lumineuses. Il s’adapte à toutes sortes d’environnements lumineux complexes.
La conception réduit les vibrations. Cela le rend fiable pour le poinçonnage à grande vitesse-ou les presses à grand tonnage-et les configurations similaires.
Il a également une conception fiable. Lorsque vous ajoutez un module relais de sécurité, il donne deux sorties normalement ouvertes et une normalement fermée.
La hauteur de protection va de 60 mm à 2234 mm.
Le boîtier est disponible en profilés d'aluminium de 30 mm sur 30 mm ou de 35 mm sur 35 mm. Ceux-ci disposent de doubles rainures de fixation.
La protection électrique couvre les fonctions de surcharge et de court-circuit- directement dans le capteur. Il peut gérer les surcharges à haute tension-à court terme-.
La connexion utilise un connecteur M12 double à sept -standard pour la barrière immatérielle. La distance de travail varie de 0,1 m à 30 m.

Notre certificat

FAQ

Q : Comment choisir un capteur d’écran lumineux approprié pour vous ?

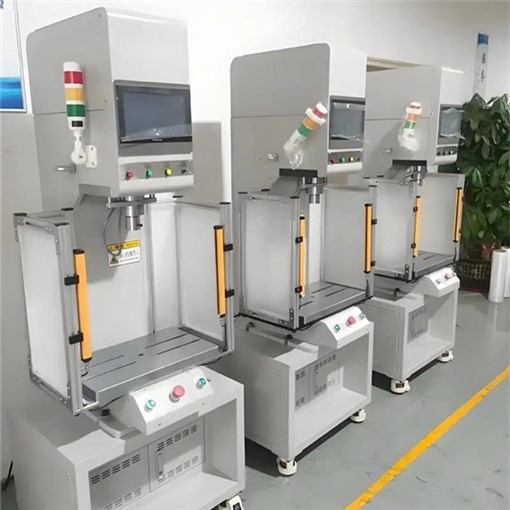

R : 1. Lors de la sélection d'un capteur d'écran immatériel de sécurité, la première étape consiste à déterminer le type de machine sur lequel il sera utilisé. Par exemple, s'il s'agit d'une poinçonneuse, vous pouvez opter pour un produit avec une sortie de signal relais, qui comprend généralement un contrôleur (comprenant des émetteurs, des récepteurs, des contrôleurs, des supports de tuyaux en acier, des câbles, etc.). Pour les applications telles que les presses à huile, les machines à plastifier les films ou les équipements d'automatisation générale, une sortie de signal à transistor (NPN/PNP) contrôlée par un API serait plus appropriée.

Il existe de nombreux modèles et spécifications de grilles de sécurité ou de barrières immatérielles disponibles. Lorsque les clients demandent des prix sans préciser de détails, il est difficile de fournir un devis précis. Par conséquent, il est essentiel de connaître la hauteur de protection requise pour la grille de sécurité/barrière immatérielle de l'équipement, la longueur de protection, la distance entre les axes optiques, la tension d'alimentation et si la sortie du signal est NPN ou PNP. Si vous ne savez pas comment sélectionner le bon type de barrière immatérielle à grille, considérez les points suivants : après avoir identifié les machines, évaluez la hauteur de la zone dangereuse. Par exemple, si la zone dangereuse a une hauteur de 300 mm, une grille avec une hauteur de protection de 280 mm -320 mm conviendrait. Tenez également compte de la longueur de la zone dangereuse. Si c'est à moins de 3 mètres, une barrière immatérielle de sécurité standard suffirait. Pour les zones supérieures à 3,5 mètres, nous pouvons recommander une barrière immatérielle à grille de sécurité longue portée.

La sélection de l'espacement des axes optiques pour le capteur à écran immatériel dépend de l'étendue de protection réelle. Voici comment l'espacement des axes optiques est lié aux objets protégés :

L'espacement des axes optiques de 10 mm est principalement utilisé pour protéger les doigts humains.

L'espacement de 20 mm est principalement destiné à protéger la paume.

Un espacement de 40 mm est généralement utilisé pour protéger les bras.

L'espacement de 80 mm est généralement destiné à protéger le corps humain.
