Les capteurs de proximité capacitifs peuvent reconnaître des objets liquides ou granulaires fixes et détecter des objets structurellement solides et de forme non stable, tels que des niveaux de liquide ou de matériaux en vrac, en contactant directement le support ou en scannant la paroi interne de conteneurs non métalliques. Ils conviennent également aux contrôles d’intégrité.
Méthode d'installation du capteur de proximité capacitif PNP
(1) Installation à plat : ce type d'installation est facile à intégrer car il n'affecte pas le mur extérieur/le pipeline lors de la détection des matériaux internes. En raison de la différence significative de conductivité entre la paroi externe et le matériau de détection, la zone de détection efficace est généralement limitée à la partie avant du capteur.
(2) Installation non-affleurante : lors de l'installation, il est nécessaire de percer des trous dans le conteneur ou le pipeline pour entrer directement en contact avec le matériau de test. La zone efficace se situe en partie à l'avant du capteur et en partie sur le côté, la plage de détection est donc également plus grande.
Avantages du capteur de proximité capacitif PNP
1. Peut réagir à presque toutes les substances telles que le métal, le plastique, les liquides, le papier, le bois, la poudre, etc.
2. Une structure cylindrique convient à une installation standard industrielle
3. Forte résistance aux interférences environnementales et stabilité exceptionnelle.
un. Excellentes performances de protection
b. Circuit de protection intégré-
4. Distance de détection réglable, réponse flexible aux différents besoins
5. Détection sans-contact, réduisant les coûts de maintenance et réduisant la fréquence d'arrêt et de maintenance des équipements
application du capteur de proximité capacitif PNP
Dans le domaine de l'automatisation industrielle, les capteurs capacitifs sont largement utilisés pour surveiller et contrôler les processus de production. Par exemple, dans la détection d'objets, le positionnement et la mesure d'épaisseur sur la chaîne de montage, les capteurs capacitifs peuvent fournir des résultats de détection stables et fiables. Sa méthode de mesure sans contact-peut éviter l'usure du capteur et prolonger sa durée de vie.
2. Détection du niveau de liquide
Les capteurs capacitifs présentent des avantages significatifs dans la détection du niveau de liquide. Qu'il s'agisse d'eau, d'huile ou d'autres fluides liquides, le capteur de proximité capacitif PNP peut mesurer avec précision la hauteur du niveau de liquide. Il peut être installé dans des réservoirs de stockage et des pipelines pour surveiller les changements de liquide en temps réel-, garantissant ainsi la sécurité et l'efficacité de la production.
3, industrie alimentaire et des boissons
Dans l'industrie agroalimentaire, des capteurs capacitifs sont utilisés pour surveiller l'état de fonctionnement des équipements de production, tels que la détection du niveau de liquide pour les boissons en bouteille et la détection de la qualité des emballages pour les emballages alimentaires. La haute sensibilité et les caractéristiques de réponse rapide des capteurs capacitifs leur permettent de jouer un rôle essentiel dans les lignes de production à grande vitesse.
4. Fabrication pharmaceutique
Les exigences de propreté et de précision dans le processus de fabrication pharmaceutique sont extrêmement élevées, et les caractéristiques de mesure sans contact des capteurs capacitifs sont particulièrement importantes dans de tels environnements. Par exemple, lors du processus de remplissage de médicaments, un capteur de proximité capacitif PNP peut contrôler avec précision le volume de remplissage du liquide, garantissant ainsi la cohérence et la qualité de chaque flacon de médicament.
5, fabrication de semi-conducteurs
Dans la fabrication de semi-conducteurs, des capteurs capacitifs sont utilisés pour le positionnement des tranches et la mesure de l'épaisseur. En raison des exigences strictes en matière de propreté environnementale dans la production de semi-conducteurs, la méthode de détection sans contact des capteurs capacitifs peut éviter la pollution et garantir une haute précision et qualité de production.
6, fabrication automobile
L'application des capteurs capacitifs dans la construction automobile comprend la détection de la position de la carrosserie, la détection de l'installation des composants, etc. Par exemple, dans le processus d'assemblage automobile, les capteurs capacitifs peuvent détecter de petits écarts de la carrosserie du véhicule, garantissant une installation précise de divers composants et améliorant l'efficacité et la qualité de la production.
7, machines d'emballage
Dans le domaine des machines d'emballage, les capteurs de proximité capacitifs PNP sont utilisés pour détecter la position et l'épaisseur des matériaux d'emballage, garantissant ainsi la précision et la fiabilité du processus d'emballage. Par exemple, dans une machine d'emballage sous film, des capteurs capacitifs peuvent surveiller les changements d'épaisseur du film en temps réel, ajuster automatiquement les paramètres d'emballage et éviter le gaspillage et les interruptions de production.
8, industrie textile
Dans l'industrie textile, les capteurs capacitifs sont utilisés pour détecter des paramètres tels que l'épaisseur et la densité des fibres et des tissus. Par exemple, dans le processus de contrôle qualité des machines textiles, des capteurs capacitifs peuvent surveiller l'épaisseur des textiles en temps réel, garantissant ainsi l'uniformité du produit et une qualité stable.
9, industrie de l'imprimerie
Dans l'industrie de l'imprimerie, les capteurs de proximité capacitifs PNP sont utilisés pour la détection de l'épaisseur du papier, le contrôle de la position d'impression, etc. Par exemple, dans les machines d'impression à grande vitesse-, les capteurs capacitifs peuvent détecter avec précision l'épaisseur et la position du papier, garantissant ainsi la qualité et l'efficacité de l'impression.
FAQ
Q : Que signifient « montage encastré » et « montage encastré hors- » ? Comment dois-je choisir ?
Montage encastré : la surface de détection du capteur de proximité capacitif PNP peut affleurer ou être intégrée dans la surface de montage métallique. Sa zone de détection est principalement située à l'avant et il n'est pas sensible aux objets métalliques latéraux. Cela évite efficacement les faux déclenchements provoqués par le matériau de base de montage et convient aux situations où l'espace est limité ou où la surface de montage est en métal.
Désactivé-montage encastré : la surface de détection du capteur doit dépasser de la surface de montage métallique. Sa zone de détection comprend à la fois l'avant et les côtés, permettant ainsi d'obtenir une distance de détection plus longue.
Recommandations de sélection :
Choisissez « Montage encastré » : lorsque le capteur doit être installé dans une fente métallique ou un panneau métallique et que vous ne souhaitez pas d'interférence avec des objets métalliques adjacents.
Choisissez "Désactivé-montage encastré" : lorsque la base de montage n'est pas-métallique (comme du plastique) ou lorsque vous devez maximiser la distance de détection.
Q : Quelles sont les différences entre les capteurs capacitifs et inductifs ? Peuvent-ils se substituer l’un à l’autre ?
Il s'agit d'une question fondamentale concernant la sélection du capteur de proximité capacitif PNP, la principale différence résidant dans le matériau de l'objet détecté.
Capteurs capacitifs : détectent principalement les changements de constante diélectrique. Ils peuvent détecter presque tous les objets, y compris les métaux, les plastiques, le verre, les liquides, le bois, les poudres, etc. Ils sont idéaux pour la détection de niveau de matériaux non-métalliques ou la détection à travers les parois de conteneurs non-métalliques.
Capteurs inductifs : Ne peuvent détecter que des objets métalliques. Ils ne réagissent absolument pas aux matériaux non-métalliques.
Conclusion : Ils ne peuvent pas être arbitrairement substitués les uns aux autres. Si vous devez détecter des matériaux non-métalliques, vous devez utiliser un capteur capacitif. Si vous avez uniquement besoin de détecter des métaux et que l'application nécessite une vitesse élevée, une haute précision et une résistance élevée aux interférences, un capteur inductif constitue généralement un choix plus stable et plus économique.
étiquette à chaud: capteur de proximité capacitif pnp, fabricants, fournisseurs, usine de capteurs de proximité capacitifs Chine pnp, à travers le capteur de type faisceauCapteur de fourche photoélectriquecapteur de proximité de type capacitifCapteur de grille à fenteCapteur tactile capacitif fonctionnantcapteur de proximité capacitif pour les projecteurs
Capteur de proximité capacitif PNP

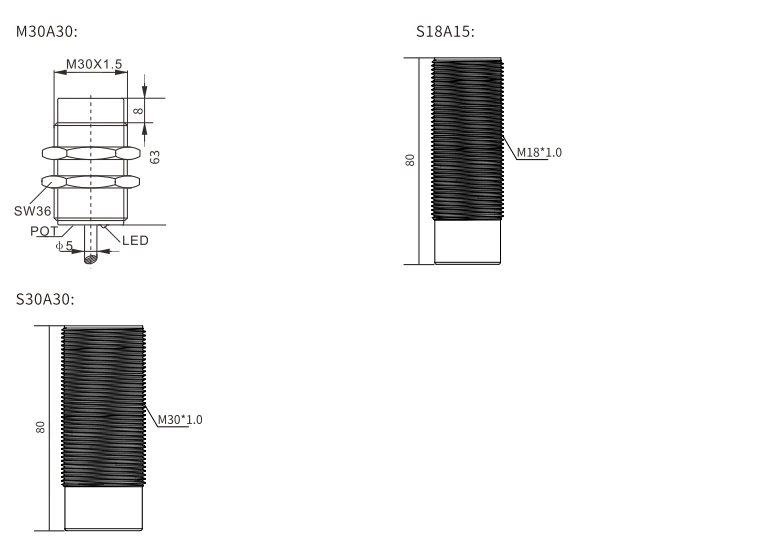

| Modèle | NPN NON | GPC-M08A4NO | GPC-M12A6NO | GPC-M18A15NO | GPC-M30A30NO | GPC-S18A15NO | GPC-S30A30NO |
| NPN NC | GPC-M08A4NC | GPC-M12A6NC | GPC-M18A15NC | GPC-M30A304NC | GPC-S18A15NC | GPC-S30A30NC | |
| PNP NON | GPC-M08A4PO | GPC-M12A6PO | GPC-M18A15PO | GPC-M30A30PO | GPC-S18A15PO | GPC-S30A30PO | |
| PNP NC | GPC-M08A4PC | GPC-M12A6PC | GPC-M18A15PC | GPC-M30A30PC | GPC-S18A15PC | GPC-S30A30PC | |
| Surface de détection | Induction frontale | Induction frontale | Induction frontale | Induction frontale | Induction frontale | Induction frontale | |
| Distance de détection | 2 ~ 4 mm réglable | 2 ~ 8 mm réglable | 2 ~ 15 mm réglable | 2 ~ 30 mm réglable | 2 ~ 15 mm réglable | 2 ~ 30 mm réglable | |
| Objet de détection standard (fer) | 20x20xlmm | 30x30xlmn | 13x13xlmm | 18x8xlmm | 18x8x1mm | 30x30x1mm | |
| Lumière d'affichage | Voyant d'action (rouge) | ||||||
| Détecter des objets | Objets métalliques, substances non-métalliques (plastique, verre, eau, huile et autres matériaux-non métalliques) | ||||||
| Fréquence de réponse | 100Hz | ||||||
| Fréquence différentielle | Moins de 10 % de la distance de détection | ||||||
| Tension d'alimentation | Pulsation 10 ~ 30 V CC (P-P)10 % maximum | ||||||
| Courant de fuite | 0,8 mA en dessous | ||||||
| Capacité de commutation | 100mA | ||||||
| Sortie de contrôle | Le courant de charge est inférieur à 200 mA (la tension constante résiduelle est inférieure à 1 V) | ||||||
| Température ambiante | En fonctionnement : -25~+70 degrés Lors du stockage : -40~+85 degrés (pas de gel) | ||||||
| Humidité ambiante | Pendant le fonctionnement et l'économie : 35 ~ 95 % HR | ||||||
| Niveau de protection | IP67 | ||||||
